一、三菱空调内机怎么拆卸

昨天拆完松下EV室外机，今天开拆室内机。

拆松下空调EV 1.5匹新二级国内唯一的喷气增焓低温强制热挂机

外观和导风板

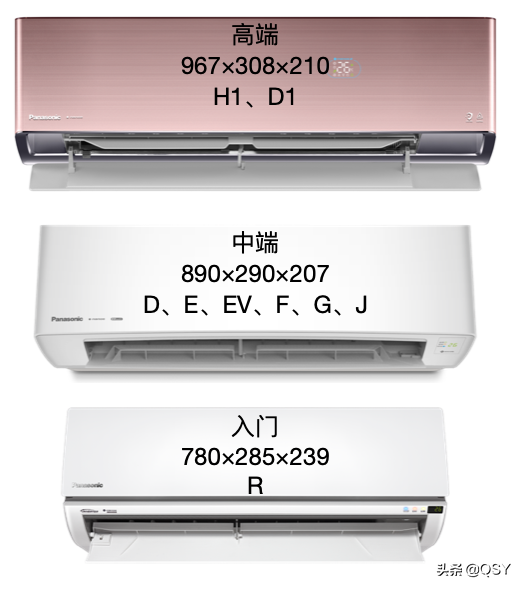

松下EV系列，使用松下2020一体式双叶片宽体内机，松下目前D（不含D1）、E、F、G、J等中端机型都使用这款内机。

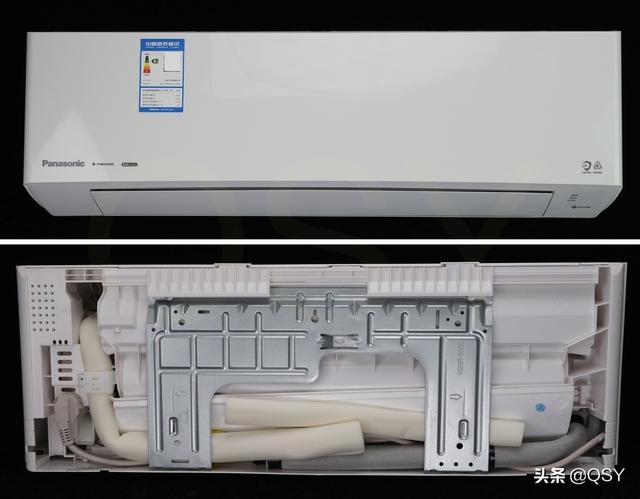

松下EV内机外观

松下EV尺寸为890×290×207mm，在1.5匹空调中属于中等尺寸。（＜800mm属于小尺寸，大于900mm属于大尺寸）

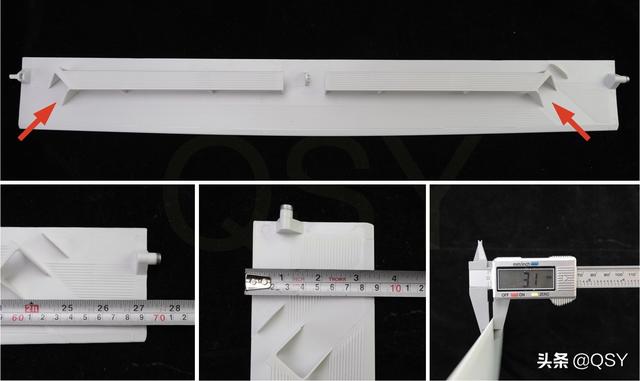

松下EV的一体双叶片大导风板，长约69cm，宽约8.5cm，厚度约3.1mm

松下空调从2020起，内机以这种一体双叶大导风板为主。支持天花板气流和地板气流，导风板内侧带有凹槽处理，可以减少一些风噪和共振；还带左右分流设计（看上图箭头位置），使送风角度更大，温度更均匀。

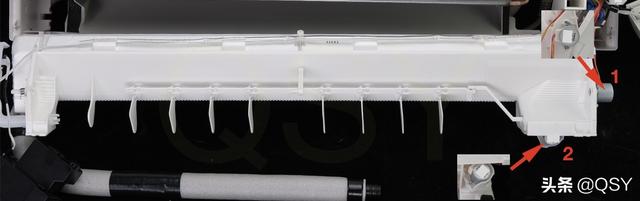

松下EV的步进电机

松下EV带两个控制扫风的步进电机，支持上下左右扫风：

1号：控制大导风板上下扫风2号：控制风叶左右扫风热交换能力

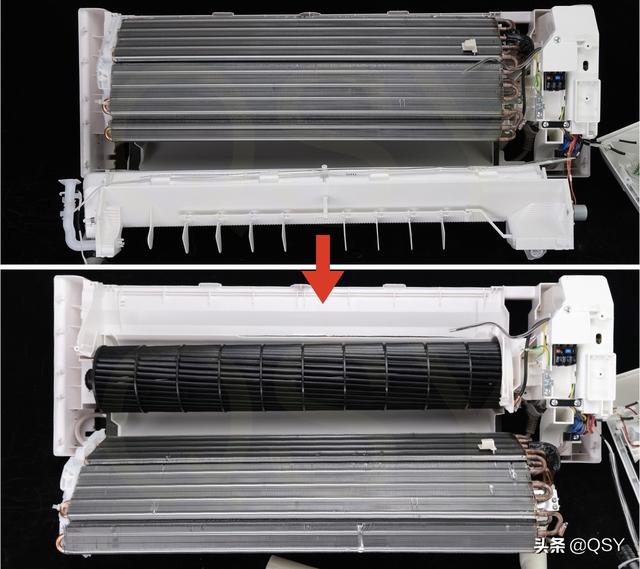

松下EV拆下蒸发器

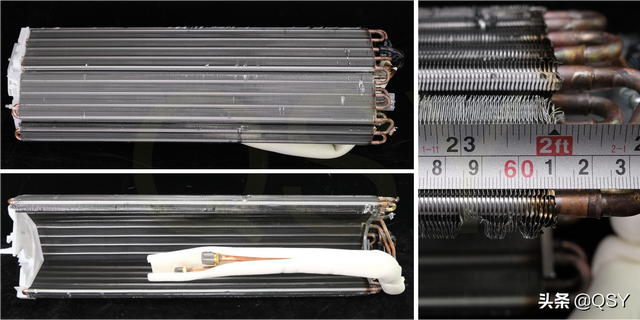

拆松下EV的内机蒸发器和铜管长度

松下EV内机蒸发器铜管长度为61cm，1.5匹空调蒸发器都是60+cm尺寸。如三菱电机RY是64cm。

「全网首拆」三菱电机最坑的RY空调 1匹压缩机当1.5匹用

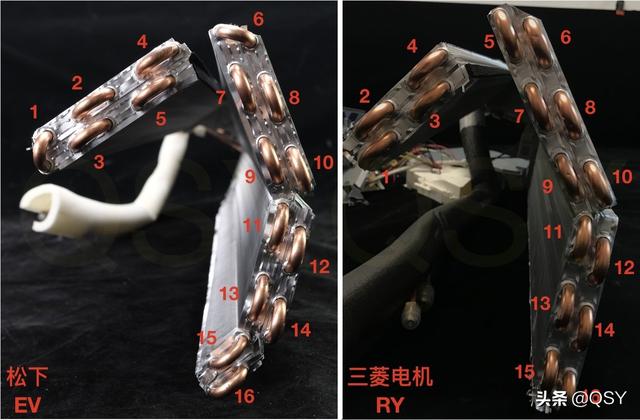

松下EV和三菱电机RY的蒸发器铜管数量

松下EV：16组32根61cm铜管，总长约19.5米三菱电机RY：16组32根64cm铜管，总长约20.5米

考虑到测量时的误差，换热面积相差不是很大。

不同档次的空调内机蒸发器，低端1.5匹新一级为15组、中端为16组、高端为18组或用量更多的5mm加密铜管。松下EV内机蒸发器属中等配置。

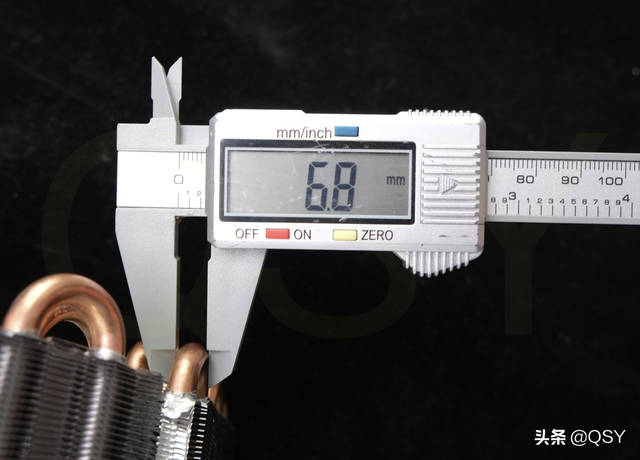

松下EV内机蒸发器铜管外径6.8mm

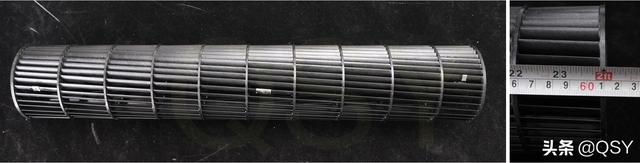

松下EV贯流风扇和长度

松下EV的贯流风扇长61cm，和蒸发器的铜管长度一样。

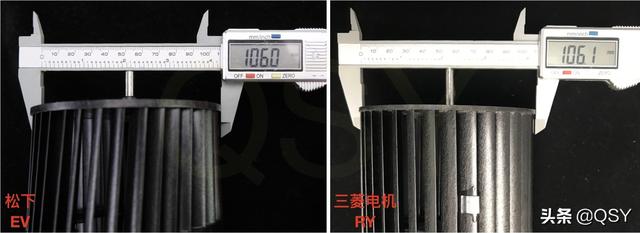

松下EV和三菱电机RY的贯流风扇直径

松下EV：直径106mm三菱电机RY：直径106mm

松下EV使用106mm大直径贯流风扇，在1.5匹空调中属于比较大的，国产空调内机风扇大部分都是90~98mm直径，超出98mm都算大风扇。

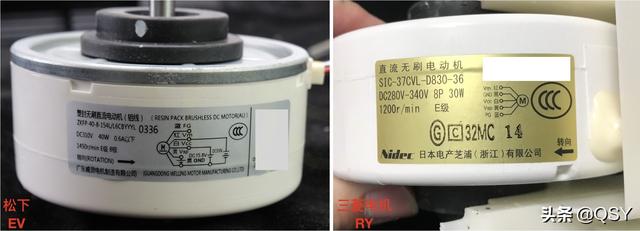

松下EV和三菱电机RY的贯流风扇电机

松下EV：40w威灵直流电机三菱电机RY：30w芝浦直流电机消音处理

冬季空调在制热时噪声会更大。

送风需要开中高档风速，将热风吹向地面，风噪更大空调面板之间热胀冷缩，开机运行时、关机时，容易出现部件拉扯造成的咔~咔~异响。

一台制热好的空调，消音处理应该做到位。

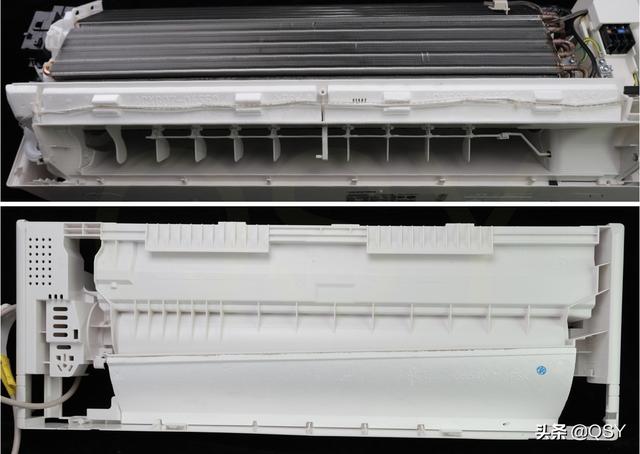

松下EV内机泡沫框架

松下EV内机在正面出风口上方、和接水盘的背面，都有泡沫框架，能有效避免热胀冷缩时塑料部件之间产生的噪声，也可以减少一些冷凝水的产生。

我几乎拆过所有品牌空调了，目前富士通、大金、云米、松下空调室内机，带有泡沫框架设计。

高浓度nanoeX除菌

松下EV带有20倍高浓度nanoeX「纳诺怡」功能，这不仅是松下空调核心卖点，也是松下电器所有产品的主打功能，松下空调也被戏称为“离子松”。

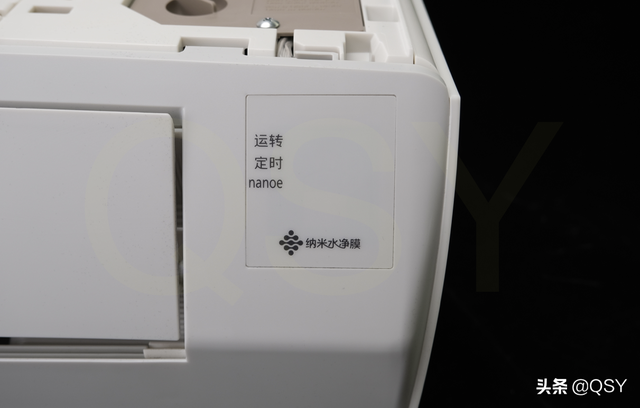

松下EV内机nanoe标识

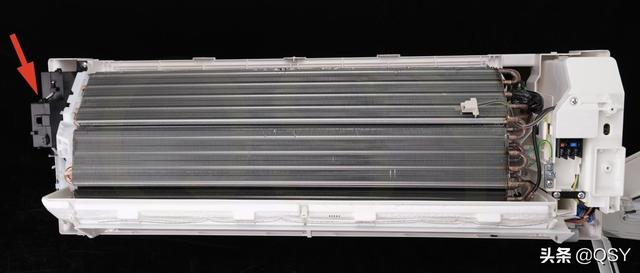

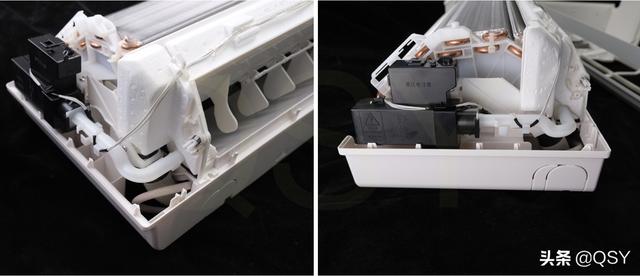

松下EV的nanoeX发生器

松下EV在蒸发器左侧有一个部件，就是高浓度nanoeX发生器。蒸发器的表面也有“纳米水净膜”涂层，加上抗菌滤网。

松下EV的nanoeX发生器

nanoeX发生器是的黑色主体，有电线连接到电控板，并且还连接着一个白色塑料管，塑料管的出口在内机出风口的左侧。

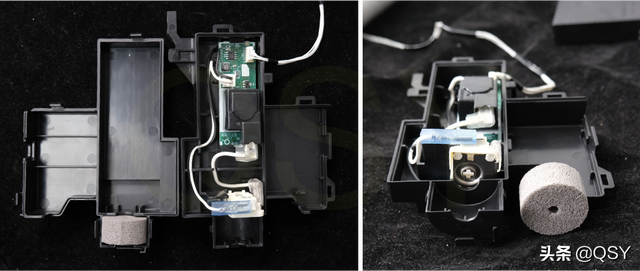

拆开松下EV的nanoeX发生器

松下空调在最近十几年，纳诺怡功能一直在升级，有人觉得松下空调产品线混乱，型号众多，其实就是老款和新款搭配的纳诺怡版本不同：

NanoeNanoe + Nanoe-GNanoeX（10倍nanoe，这的X是10）高浓度NanoeX（20倍Nanoe）

“高浓度NanoeX”是松下2020年推出最新版本，相当于20倍Nanoe离子，在以前除菌、净味功能上，增加了分解手足口病毒、除油污等（大豆油清除率为60%）功能。

空调长时间使用后，内机的一些核心部件比如：贯流风扇、蒸发器、接水盘等，都会湿乎乎的，这样就容易滋生大量细菌等微生物，同时还吸附了大量灰尘。增加了患“空调病”的几率。

我咨询十多位行下空调用户，他们普遍认为使用松下空调的NanoeX离子功能后，空调不再有异味产生，对这功能还是比较认可的。尤其是广东、海南等地，一年中大部分时候都需要开空调，对松下空调离子功能比价称赞。

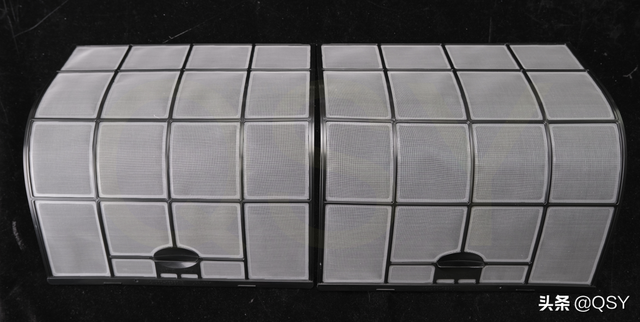

松下EV内机除菌过滤网

松下空调：高浓度NanoeX+自清洁+纳米水净膜+抗菌防霉滤网，这一套功能叫做“清循环系统”。松下的清循环系统又细分为第一代、第二代、第三代……

松下空调型号多，就是分为众多版本的纳诺怡、众多版本的清循环……研究的十分崩溃。

松下空调的各种纳诺怡功能，我打算后面单独写一篇介绍，本文到此为止。

遥控器和说明书

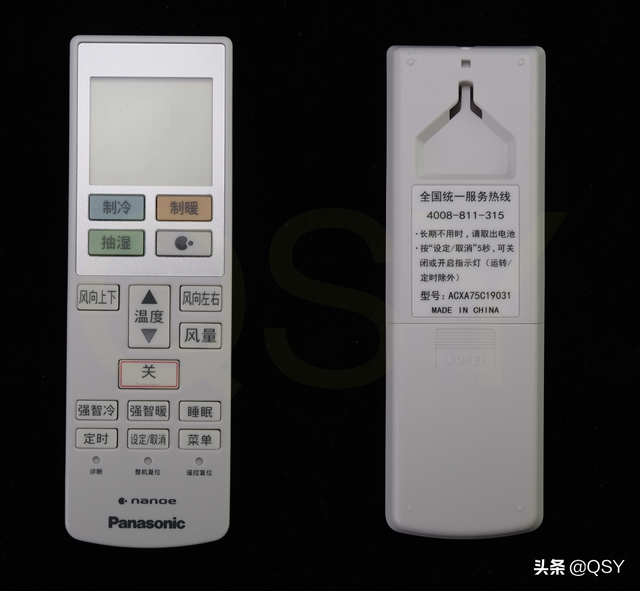

松下EV的遥控器

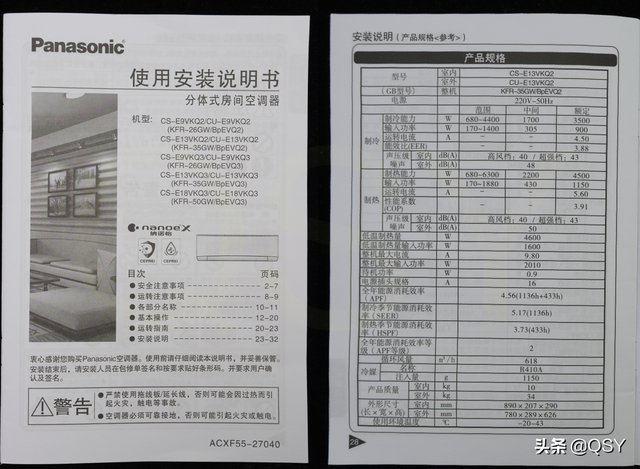

松下EV的说明书

松下EV内机总结和个人看法

松下EV 1.5匹新二级的内机，使用16组32根铜管蒸发器属中等水平，40w大电机和106mm直径贯流风扇，热交换能力在我拆过一百多台1.5匹空调中能排在十名左右，换热和送风能力比较强。

松下EV室内机还带泡沫消音设计，以及高浓度NanoeX离子除菌功能和清循环系统，都是比较实用的功能。

松下空调目前主力机型，都实用EV这款内机，从内机就能看出松下空调定位。

松下EV 1.5匹新二级，平常售价在5908~6428元，在活动时售价为5608元，我个人看法，EV的配置值这么多钱，有需要的可以买。

松下EV适合冬季最低气温在零下5~零下20度地区，如果温度没这么低，那么松下EV发挥不出性能。冬季这个气温的地区，应该都有集中供暖了，如果家里暖气不够热，才有买松下EV的需求。

二、空调清洗器

大家好，我是QSY，今天拆松下TX空调，这是松下在日本本土销售的寒地机型。

日本空调主要执行东京标准，为关东东京都地区制定，关东地区居住人口占日本三分之一，气候和我国江苏接近。

日本空调还为北海道、东北地方，设计了寒地空调标准，因为日本冬季没有集中供暖。北海道有518万人口，东北地方有934万人口，人口并不多，日本各空调厂商虽然都有寒地空调，但也不算主流。

日本空调不用匹数作为单位，而是用“畳”，1畳=1个榻榻米面积，在使用面积上：

6畳=22型8畳=25型（对应国内1匹）10畳=28型14畳=40型18畳=56型20畳=63型

松下寒地空调只有两款，旗舰款是UX系列，另一款是TX，我拆的这台是TX系列40型，对应国内大约在1.6~1.7匹之间。我拆的松下TX型号为CS-TX400D2，是2020年机型。TX已经推出2023款，型号为CS-TX403D2，配置变化不大，主要是内机功能有点优化。

这台松下TX，是在2022年初拆的，当时对日本本土机型研究不多，也就没马上写稿，今年内陆续对日本空调做了点研究，又是需求制热空调的季节，整理了拆机图片，写点自己看法。

内机型号：CS-TX400D2外机型号：CU-TX400D2

松下TX外机型号CU-TX400D2

松下TX虽然是在日本本土销售，但其实是中国制造，由广州松下生产。

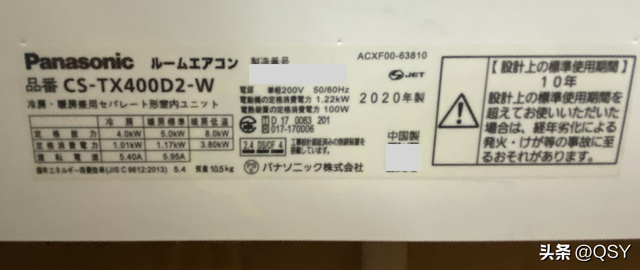

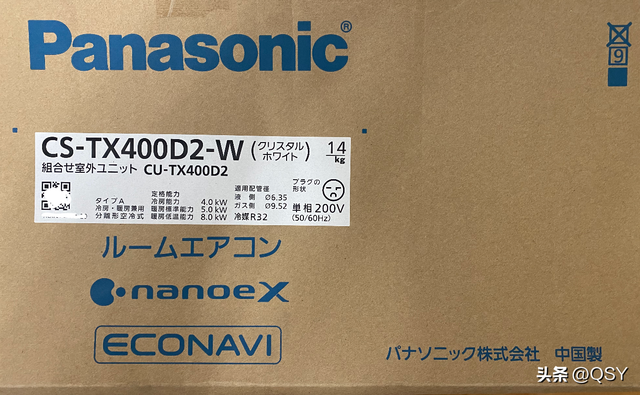

松下TX内机型号CS-TX400D2

关于电压：松下TX的22型、25型使用100电压，28型、40型和更大功率的都是200V电压，在中国可直接使用。

关于配件：松下TX不带安装配件，就是内外机连接配管这些都没有，只有内机+外机，日本空调安装费用比较高的原因，就是因为所有配件都要额外购买。

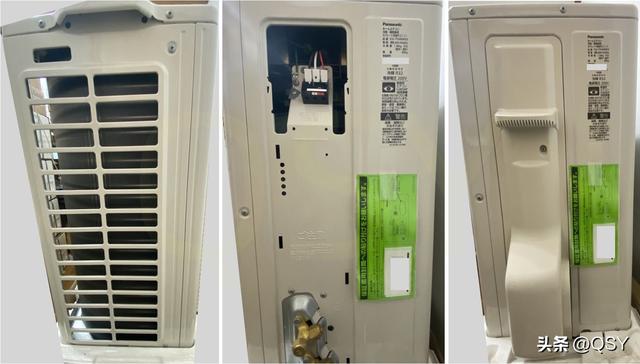

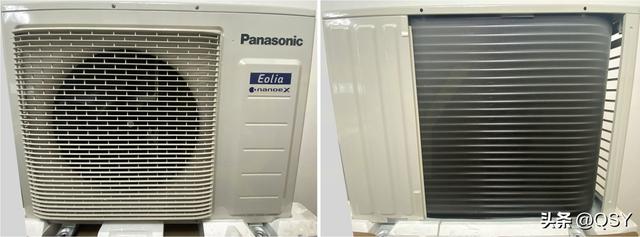

松下TX外机正面和背面

外机尺寸对比：

867×799×299mm：松下TX780×542×289mm：松下1.5匹一级、二级、三级780×626×289mm：松下1.5匹中高端机型E1、G1、J1、D1、H1；二级1.5匹EV825×626×320mm：松下2匹空调900×786×320mm：松下3匹空调

松下TX外机和国内松下比，差不多是国内松下2匹机型宽度，3匹机型高度。

松下TX的阀门带有塑料保护壳

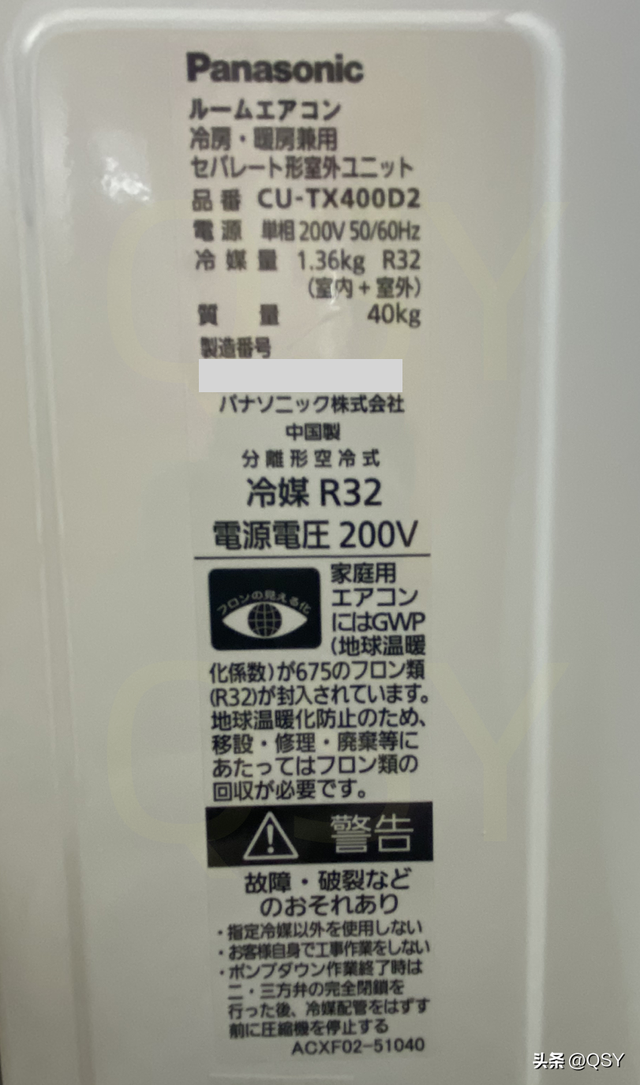

松下TX外机参数

制冷剂：R32/1360g外机质量：40kg

1360g的制冷剂和40kg的外机重量，这基本是国内2.5匹空调指标。

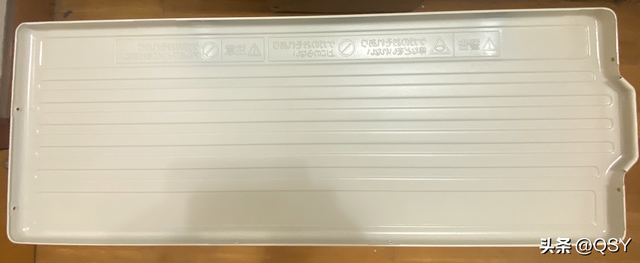

松下TX外机顶盖

松下TX空调外机顶盖没有保温海绵，国内空调都有的，保温海绵主要是避免在电控板顶部有冷凝水，属于电器安全范畴。但另一方面，松下TX的顶盖钣金要比国产空调更厚实，喷漆和工艺比国产空调更好，整个外机钣金边缘没有毛刺。

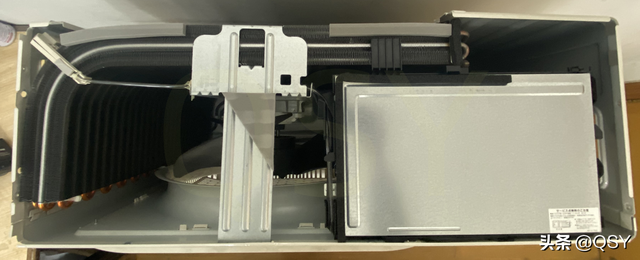

松下TX拆开上盖，可以看到是三排冷凝器，电控板很大，且带有金属防火板

这也是我第一次见到三排铜管的1.5匹空调。

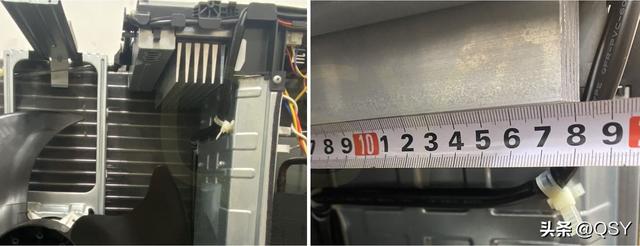

松下TX电控板的散热片数量不多，但是很厚，面积也比较大

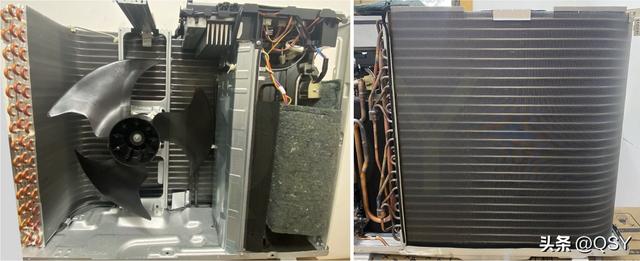

松下TX 正面和背面拆解图

松下TX是三排铜管的冷凝器，国内空调机型中，只有三菱电机3匹是三排铜管外机。

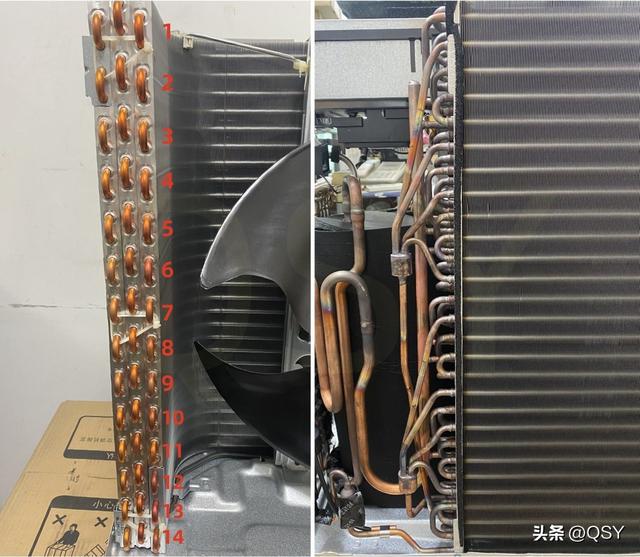

松下TX 冷凝器是三排铜管，每排14组，共84根铜管

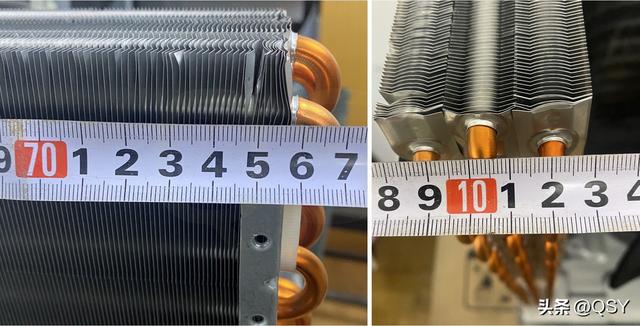

松下TX，带翅片部分铜管长度和铜管外径

松下TX带翅片部分铜管长度约为75cm，总长度75cm×84根，约为63米，铜管外径大约是7mm，换热器面积比国内3匹空调还要大一点。

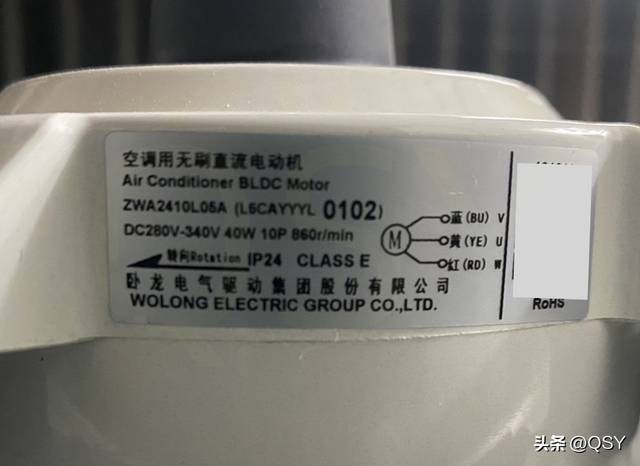

松下TX，外风扇使用40w卧龙直流电机

松下空调在国内卖的空调，现在以使用京马为主，别的品牌也见过威灵和电产芝浦，松下用卧龙倒是比较少见，现在三菱电机都用卧龙电机。

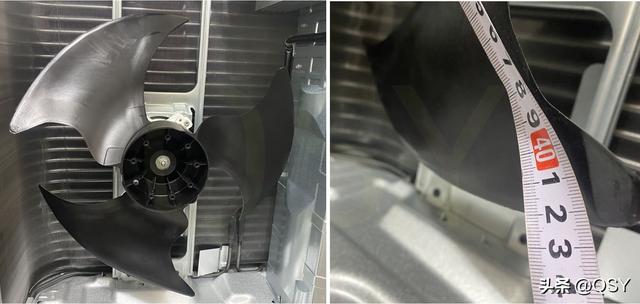

松下TX，外机风扇

松下外机使用鸥翼形轴流风叶，仿生设计能让风扇电机更省电，也能降低运行噪声。风叶上没有标注直径，我量了一下大约是425mm左右。

压缩机和制热

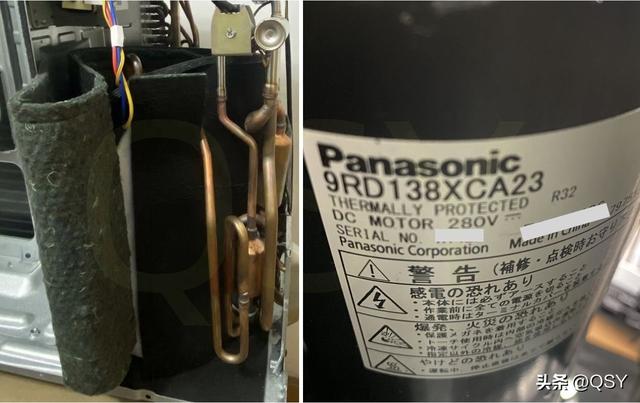

松下TX压缩机，外面包裹了两层很厚隔音棉

松下TX使用的是自家9RD138XCA23双转子压缩机，排量为13.9cc，目前2匹和2.5匹空调有使用此排量松下压缩机的，不过松下压缩机手册中没有这款压缩机，从拆机看不是喷气增焓压缩机。

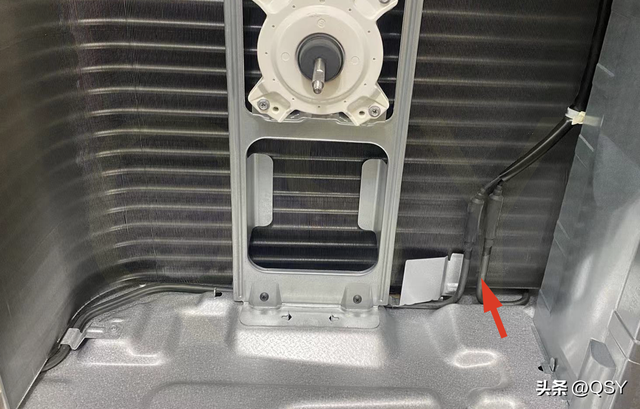

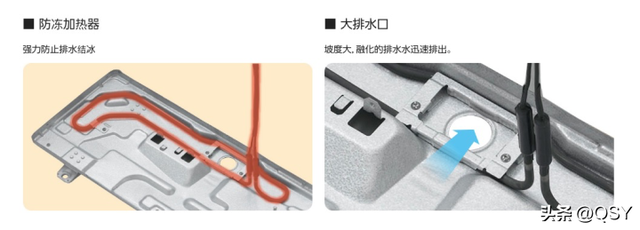

松下TX的底盘电加热管

松下TX的底盘加热管，是防止低温环境下，除霜的冷凝水别在底盘结冰。

拆三菱电机空调ZHJ 或许是制热最强的1.5匹实测68度高温风

国内销售的空调中，三菱电机ZHJ也带底盘电加热。

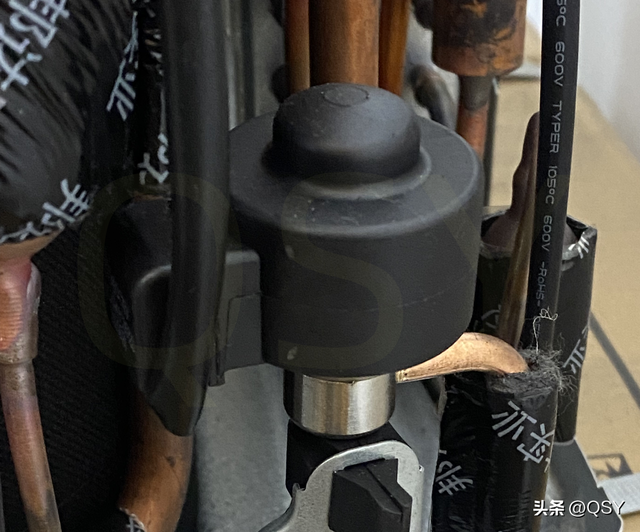

松下TX使用三花电子膨胀阀

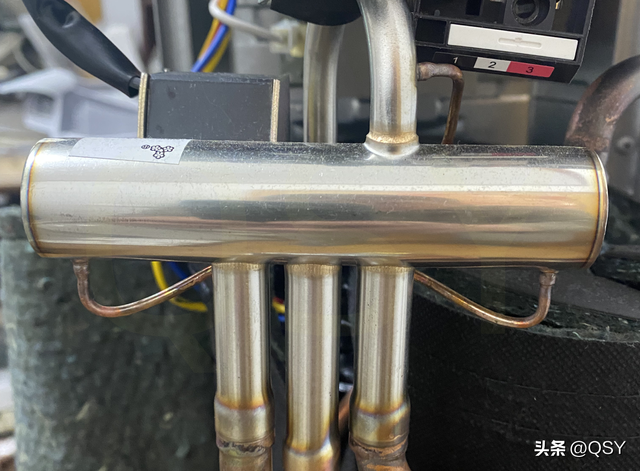

松下TX使用三花四通阀

内机部分

松下TX内机尺寸：798×295×239mm

松下TX的内机宽度只有798mm，是典型的日式小尺寸内机。目前国产空调内机宽度多在800~900mm，国内销售的日系空调中，大金、富士通、松下、日立，都有宽度不到800mm的内机。

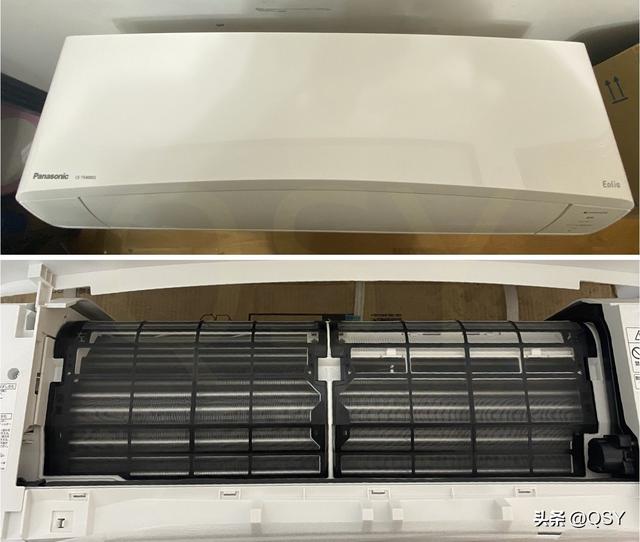

松下TX内机带过滤网自动清扫技术，和松下在国内销售的JX空调技术相同，可以自动收集滤网上的灰尘，吸到集尘盒，并且可以排出室外。

松下TX还带有“高浓度NanoeX”技术，在除菌、净味的基础上，增加了分解手足口病毒、除油污等（大豆油清除率为60%）功能。

松下TX内机参数，内机重量10.5kg，制造日期是2020年

配置总结和个人看法　　压缩机：松下9RD138XCA23双转子压缩机，排量为13.9cc　　制冷剂：R32/1360g外机换热器：3排×14组铜管，7mm管径，总长度约63米外风扇电机：40w卧龙直流电机，φ425mm风叶外机宽高深：867(799)×630×299mm　外机重量：40kg电子膨胀阀：三花内机宽高深：798×295×239mm　内机重量：10.5kg

这台松下TX 40机，按国内大约不到1.7匹，但从配置来看，就是2.5匹一级能效配置。
